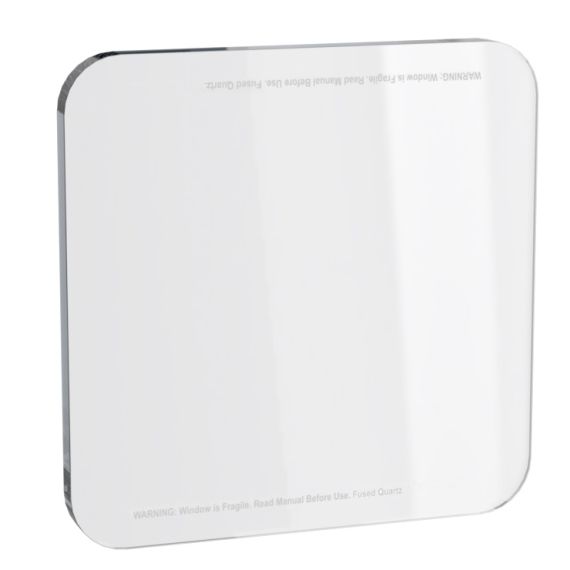

9x9 ビューイング ウィンドウ プレート用の理想的な真空キューブ交換用ウィンドウ、3/8 インチ フューズド クォーツ

これは Ideal Vacuum Cube 6x6 表示ウィンドウ アセンブリ用のフューズド クォーツ交換用ウィンドウです。傷、曇り、または変色したガラス ウィンドウの交換またはアップグレードに使用します。当社の 9x9x9 キューブで使用されている表示ウィンドウ ペインの交換品です。

当社のフューズド クォーツ ウィンドウは最高品質の天然クォーツを使用して製造されており、最高レベルの純度と最低レベルの含有物および気泡レベルを実現しています。Heraeus TSC-3 に匹敵するこれらのウィンドウは、透過率が向上し、標準ガラスよりも広い波長範囲で使用できます。特性には、屈折率の変動が低いことが含まれます。熱膨張係数が低いのが特徴です。溶融石英はプラズマエッチングや堆積システムなどの半導体用途に使用され、アルカリ含有量とアルミニウム含有量が低いことが指定されている場合に推奨されます。高いレーザー損傷閾値が求められる可視光線および近赤外線から中赤外線の波長の透過光学部品によく使用されます。溶融石英は 2600 ～ 2900 nm の領域に吸収帯があり、溶融シリカに似ていますが、それほど強くはありません。270 nm 領域で吸収するため、UV 作業には適していません。

Ideal Vacuum はプレミアム ウィンドウの提供を溶融シリカに移行しているため、溶融石英の在庫は限られていることに注意してください。また、溶融石英ウィンドウに誤って溶融シリカの部品番号が付けられている場合もあります。販売請求書を確認することで、ウィンドウの材質を確認できます。

標準の低鉄強化ガラスまたは溶融シリカを使用した交換用キューブ ウィンドウ ペインも提供しています。強化ガラスは、一般的に粗面加工や高真空チャンバー プロセスの直接観察に使用され、チャンバー コンポーネントの光学的な位置合わせを容易にしたり、流体の脱ガスを観察したり、直接観察による真空内プロセスの指導に役立てたりすることができます。ガラスの材質は、標準的な低鉄フロート ガラスです。表面品質と平坦性は、ASTM 1036-06 および 1048-04 の Q4 です。ガラスの鉄含有量が低いため、わずかに青みがかった色合いになっています。この経済的なガラスは、可視光以下または近赤外線 (NIR) 波長を超えるレーザー実験には適していません。

当社の高純度フューズド シリカ交換用ウィンドウは、両面とも光学グレードに研磨されており、総厚さ変動 (TTV) は 10µm 未満、表面仕上げは S/D 40/20、表面粗さは Ra 1 nm 未満です。これらのウィンドウは、透過率が大幅に向上し、標準ガラスよりも広い波長範囲で使用できます。特性としては、屈折率の変化が非常に少ないこと、複屈折値が低いこと、熱膨張係数が非常に低いことなどが挙げられます。溶融シリカは、高いレーザー損傷閾値が求められる透過型光学部品に使用されます。溶融シリカは、深紫外線、可視光線、近赤外線の波長範囲で動作する光学部品に使用されます。


新しいバージョンのビューイング ウィンドウ アセンブリは、現場でアップグレード可能です。手順については、IVP Cube ビューイング ウィンドウ アセンブリ マニュアルをダウンロードしてください。

古い表示ウィンドウ プレート アセンブリ (むき出しのアルミニウム ウィンドウ フレームがない) をお持ちの場合、交換用ウィンドウを注文すると、表示ウィンドウ アセンブリ全体を最新バージョンに無料でアップグレードします。最新バージョンには、より厚いガラスが含まれ、漏れに強いものになっています。新しい交換用ウィンドウを購入する際は、古いモデルをお持ちであることを (電話またはメールで) お知らせください。古い表示ウィンドウ プレート アセンブリをお送りいただくための RMA と返送ラベルを提供します。古いプレート アセンブリを受け取り次第、完全で完全にテストされた更新済みアセンブリをお送りします。古いプレート アセンブリは返品されません。

注意: すべての表示ウィンドウまたはビューポートは本質的に壊れやすいため、慎重に取り扱い、使用前に必ず検査する必要があります。Ideal Vacuum 表示ウィンドウは真空専用に設計および評価されており、急激な温度変化 (>10° C /分) にさらされると熱衝撃の影響を受けやすくなります。レーザー光線を窓に通す場合は、レーザーの波長が窓の素材を透過できることを確認してください。IVP Cube ビューイング ウィンドウ アセンブリ マニュアルのすべての安全警告をダウンロードしてお読みください。
