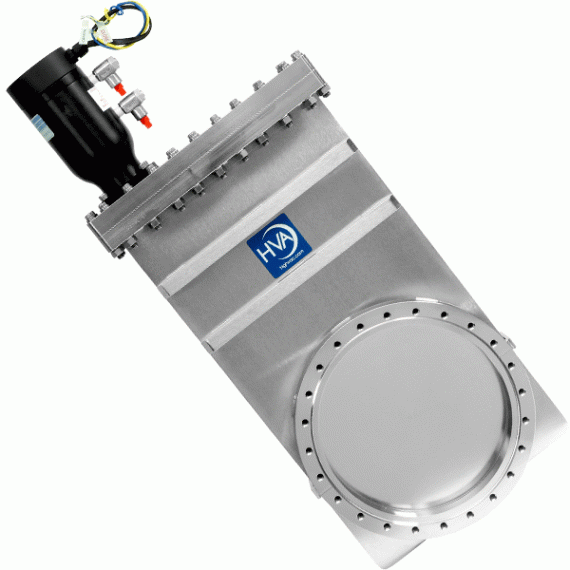

Vanne à guillotine pneumatique HVA à vide ultra-élevé Conflat CF, bride de 13,25 po, vanne en Viton et joints de chapeau en cuivre OFHC, acier inoxydable 304, PN : 11220-1070R
Delivery
Payment options
Our advantages
- — 12 months warranty
- — SMS notification
- — Return and exchange
- — Different payment methods
- — Best price
Conflat CF 13,25 po (DN275) Bride boulonnée avec filetage 3/8-24 UNF. Comprend des indicateurs de position à interrupteur à lames intégrés.
Numéro de pièce HVA : 11220-1070R. Ces vannes à guillotine pneumatiques de la série 11000 de marque HVA sont fabriquées aux États-Unis et sont dotées d'une bride à vide Conflat CF de 13,25 pouces (DN275) avec des trous taraudés borgnes 3/8-24 UNF. Elles sont conçues pour un vide ultra-élevé (UHV) et respectent les normes de technologie du vide pour les brides à couteau telles que décrites dans la norme ISO 3669:2020. Numéro de pièce HVA : 11220-1070R.
Les vannes à guillotine pneumatiques à vide ultra-élevé HVA sont dotées d'un mécanisme de verrouillage central positif qui maintient la vanne verrouillée en position fermée en cas de perte de puissance ou de pression d'air. Les joints de la vanne sont en fluoroélastomère Viton (FKM). Les joints du capot sont en cuivre OFHC. Les soufflets sont soudés au capot pour un fonctionnement sans fuite. Ces vannes sont fabriquées avec des portes et des corps de vanne en acier inoxydable 304 résistant à la corrosion et ont une durée de vie typique de 100 000 cycles (selon le processus) avant de devoir être réparées.
Les corps de vanne HVA ont l'une des plus petites surfaces intérieures de l'industrie des vannes à vide. Le corps et tous les principaux composants internes sont brasés au four sous vide à 1 100 °C à 1 x 10-6 Torr à l'aide d'un procédé exclusif qui garantit une intégrité maximale des joints, minimise le dégazage pendant le fonctionnement, élimine la possibilité de fuites virtuelles ou de zones de piégeage et minimise la déformation du corps trouvée dans les vannes soudées de manière conventionnelle.
Les vannes à guillotine HVA avec brides Conflat CF sont conçues pour les applications à vide ultra-élevé et peuvent atteindre des pressions ultimes dans la plage de 10-10 Torr grâce au joint de capot métal sur métal. Les vannes à guillotine HVA ont un taux de fuite d'hélium de 1,5 x 10-10 Torr l/sec et peuvent être cuites à 200 °C avec la vanne ouverte ou à 150 °C avec la vanne fermée.
Des capteurs de position ouverte et fermée sont intégrés à l'actionneur pneumatique et sont standard sur toutes les vannes à guillotine pneumatiques HVA. Ces interrupteurs marche/arrêt peuvent être utilisés pour activer des voyants lumineux ou pour contrôler un système de protection sous vide plus complexe ou automatisé. Les solénoïdes pour vannes pneumatiques sont disponibles en versions 24 VDC et 120 VAC et sont vendus séparément. Des kits de réparation sont disponibles pour toutes les vannes à guillotine HVA que nous proposons.
Les vannes à guillotine HVA sont disponibles en versions à vide élevé et ultra-vide dans les tailles suivantes :
- Brides rapides de taille KF-16, KF-25, KF-40 et KF-50
- Brides ISO LF de taille ISO-63, -100, -160, -200, -250, -320, -400 et -500
- ASA ANSI de taille 2, 4 et 6 pouces
- Conflat (CF) de taille 1,33, 2,75, 3,375, 4,5, 6, 8, 10, 12, 13,25 et 14 pouces
