ASA 9.0 / ANSI 4 ボア付き回転フランジ、O リング溝付き、外径 9 インチ、BCD 7.5 インチ、内径 0.75 インチのボルト穴 8 個、304 ステンレス スチール
Delivery
Payment options
Our advantages
- — 12 months warranty
- — SMS notification
- — Return and exchange
- — Different payment methods
- — Best price

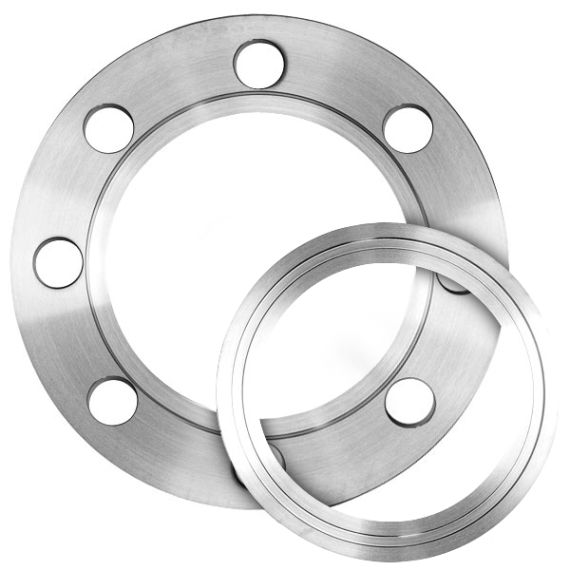

これらは、O リング溝付きの ASA 9.0 / ANSI 4 ボア付き回転フランジです。304 ステンレス鋼で作られています。これらの CNC 旋盤加工された ASA/ANSI フランジは、真空ラインを作るためにチューブに溶接できるようにボア加工されています。2 ピース設計です。O リング溝付きの中央インサートは、回転ボルト リングが相手フランジに締め付けられると真空シールを形成します。 ASA/ANSI フランジは、O リング溝付きフランジと滑らかな (溝のない) フランジを常に結合して、貫通穴ボルト、ナット、ワッシャーとの密閉接続を形成します。
寸法、インチ (mm):
A = 9.00 インチ (228.6)
B = 7.50 インチ (190.5)
C = 0.50 インチ (12.7)
D = 0.75 インチ (19)、8 穴
E = 6.00 インチ (152.4)
F = 6.13 インチ (155.70)
G = 6.65 インチ (168.91)
H = 3.91 インチ(99.31)
I = 4.00 インチ (101.6)
その他の仕様:
ASA フランジは、滑らかな面または溝付き面、回転可能または回転不可、穴あきまたは穴なしから選択でき、フランジの外径 (4.25 ～ 19 インチ) に応じて名前が付けられています。同じフランジ サイズの ANSI 名は、それに溶接できる公称チューブ サイズに対応しており、直径は 1 ～ 12 インチです。
ASA / ANSI フランジは、もともと蒸気パイプに使用されていましたが、現在は真空に適応しています。拡散ポンプ、ルーツ ブロワー、クライオポンプ、大型ロータリー ピストン ポンプは、これらのフランジが使用される真空ポンプの例です。Viton、Buna、またはシリコン製の O リングと一緒に密封すると、1x10-8 Torr という低い真空圧を実現できます。当社では、お客様の最も厳しいニーズに対応する ASA フランジ、O リング、ボルト セットの完全なラインを用意しています。
寸法、インチ (mm):
A = 9.00 インチ (228.6)
B = 7.50 インチ (190.5)
C = 0.50 インチ (12.7)
D = 0.75 インチ (19)、8 穴
E = 6.00 インチ (152.4)
F = 6.13 インチ (155.70)
G = 6.65 インチ (168.91)
H = 3.91 インチ(99.31)
I = 4.00 インチ (101.6)
その他の仕様:
- 304 ステンレス鋼製
- ボルト穴 8 個あり
- ボルト穴直径 0.75 インチ (19 mm)
- 溝付きフランジ
- 回転可能フランジ
- 穴あきフランジ
ASA フランジは、滑らかな面または溝付き面、回転可能または回転不可、穴あきまたは穴なしから選択でき、フランジの外径 (4.25 ～ 19 インチ) に応じて名前が付けられています。同じフランジ サイズの ANSI 名は、それに溶接できる公称チューブ サイズに対応しており、直径は 1 ～ 12 インチです。
ASA / ANSI フランジは、もともと蒸気パイプに使用されていましたが、現在は真空に適応しています。拡散ポンプ、ルーツ ブロワー、クライオポンプ、大型ロータリー ピストン ポンプは、これらのフランジが使用される真空ポンプの例です。Viton、Buna、またはシリコン製の O リングと一緒に密封すると、1x10-8 Torr という低い真空圧を実現できます。当社では、お客様の最も厳しいニーズに対応する ASA フランジ、O リング、ボルト セットの完全なラインを用意しています。
